改善了端子材的热处理变形（尺寸变化，偏差）的铍铜产品介绍
铍铜产品热处理变形改善材（铍铜C17200时效材）

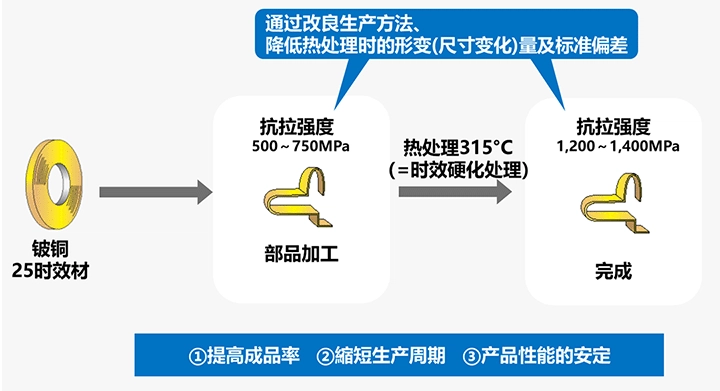

所谓热处理变形改善材
是将铍铜时效材进行特殊的热处理及加工后，实现了减少热处理后变形（尺寸变化）及提升疲劳特性的产品。
可实现提升产品成品率，缩短交货期及稳定产品性能
通过抑制热处理前后尺寸变动，提高成品的尺寸精度，改善生产成品率，缩短交货期及稳定产品性能。
| 材料的改良点 | 对贵公司的贡献 |
|---|---|
|
|
由于是无偿样品、所以一定请尝试一下
[※改良材目前的制造上限板厚是t0.60mm]
改良材的效果 (折弯端子)
- 评价材
-
- 标准材 (C1720R-H)
- 改良材
- 评价方法
-

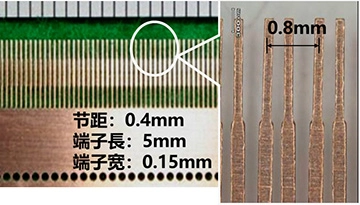

- 1实施如右图所示的折弯加工

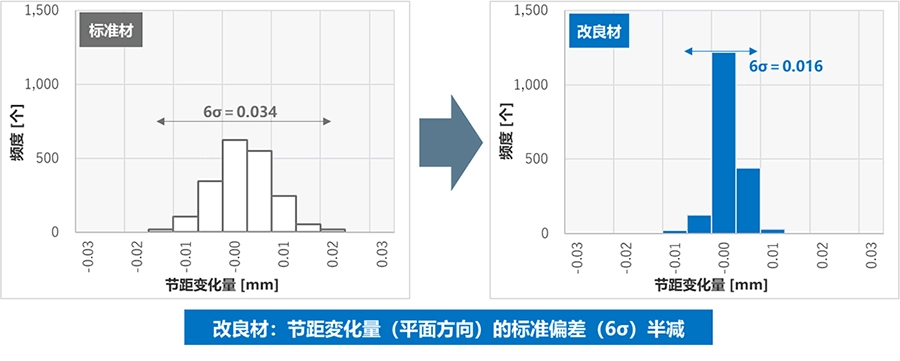

- 2对于同一PIN在热处理 (315℃×2hr) 前后的节距变化量进行测量

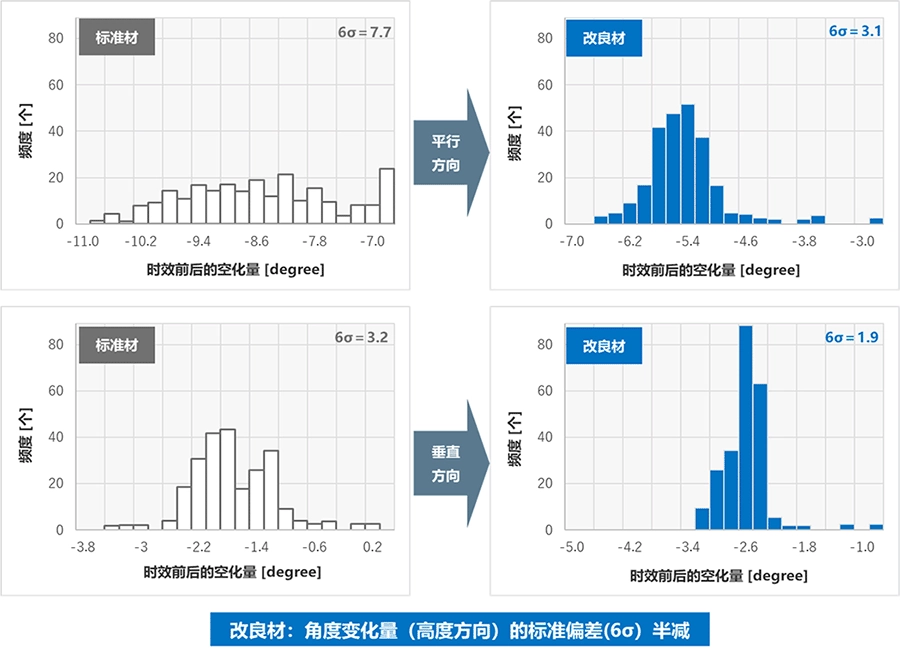

改良材的效果 (冲压端子)
- 评价材
-
- 标准材 (C1720R-H)
- 改良材
- 评价方法
-

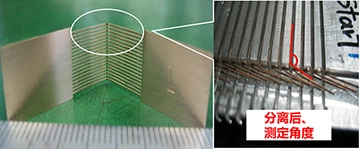

- 1如右图所示的"折弯加工"实施
- 2对于同一PIN在热处理 (315℃×2hr) 前后的角度变化进行测量

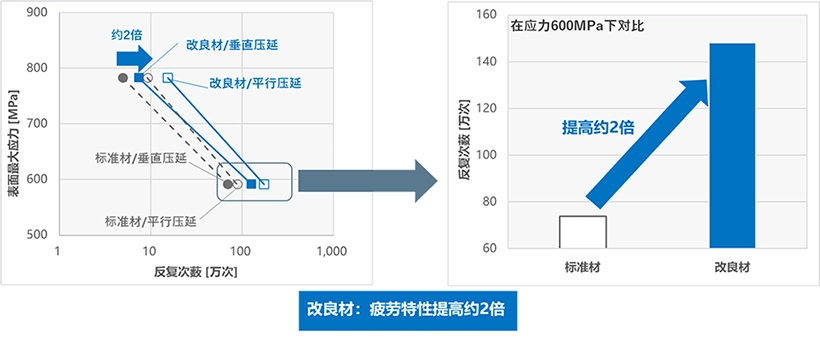

疲劳特性的提高
疲劳试验
关于产品规格
板・带材的特性
| 牌号4) | 抗拉强度1) (N/mm2) | 0.2% 屈服强度1) (N/mm2) |
延伸率1)(%) | 维氏硬度1) HV (0.5以上) |
导电率2)(%IACS) | 热处理条件 (℃×hr) |
|
|---|---|---|---|---|---|---|---|
| 标准材 | C1720P-O C1720R-O |
410-540 | — | 35以上 | 90-160 | — | — |
| C1720P-OT C1720R-OT |
1100-13803) | 960以上 | 3以上 | 350-400 | 22以上 | 315℃×3h | |
| C1720P-1/4H C1720R-1/4H |
510-620 | — | 10以上 | 145-220 | — | — | |
| C1720P-1/4HT C1720R-1/4HT |
1180-14003) | 1030以上 | 2以上 | 360-430 | 22以上 | 315℃×2.5h | |
| C1720P-1/2H C1720R-1/2H |
590-695 | — | 5以上 | 180-240 | — | — | |
| C1720P-1/2HT C1720R-1/2HT |
1240-14403) | 1100以上 | 2以上 | 370-440 | 22以上 | 315℃×2h | |
| C1720P-H C1720R-H |
685-835 | — | 2以上 | 210-270 | — | — | |
| C1720P-HT C1720R-HT |
1270-14803) | 1140以上 | 1以上 | 380-450 | 22以上 | 315℃×2h | |
| 改善材 | C1720P-OK C1720R-OK |
410-540 | — | 35以上 | 90-160 | — | — |
| C1720P-OKT C1720R-OKT |
1100-13803) | 960以上 | 3以上 | 350-400 | 22以上 | 315℃×3h | |
| C1720P-1/4HK C1720R-1/4HK |
510-620 | — | 10以上 | 145-220 | — | — | |
| C1720P-1/4HKT C1720R-1/4HKT |
1180-14003) | 1030以上 | 2以上 | 360-430 | 22以上 | 315℃×2.5h | |
| C1720P-1/2HK C1720R-1/2HK |
590-695 | — | 5以上 | 180-240 | — | — | |
| C1720P-1/2HKT C1720R-1/2HKT |
1240-14403) | 1100以上 | 2以上 | 370-440 | 22以上 | 315℃×2h | |
| C1720P-HK C1720R-HK |
685-835 | — | 2以上 | 210-270 | — | — | |
| C1720P-HKT C1720R-HKT |
1270-14803) | 1140以上 | 1以上 | 380-450 | 22以上 | 315℃×2h |
- 1抗拉强度、屈服强度、延伸、维氏硬度适用于0.1mm以上。
- 2导电率仅作设计上参考。
- 3时效硬化处理后的抗拉强度的上限、只作为设计上的参考値。
- 4表中P是板、R是帯材。
产品介绍
推荐特色文章
- ※本页记载的合金名，产品名，标准名称仅表示NGK产品与各标准中规定的产品类型的对应关系。并不表示NGK的产品材质，实验方法等和标准完全一致。
