铍铜 延伸材（板、带、棒、线）

业务领域

概要

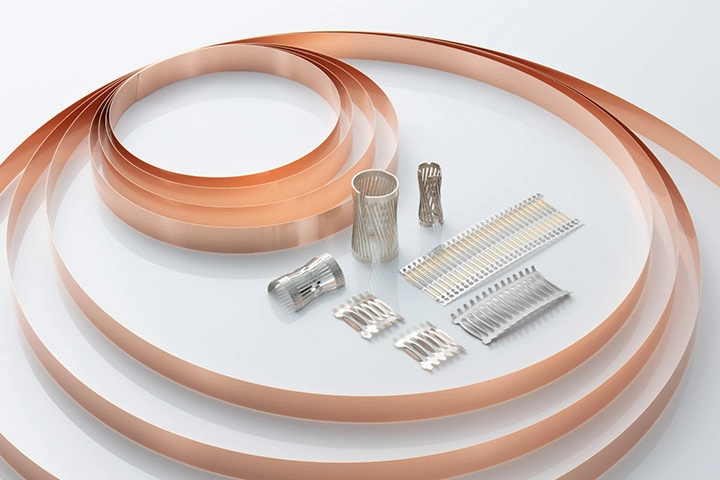

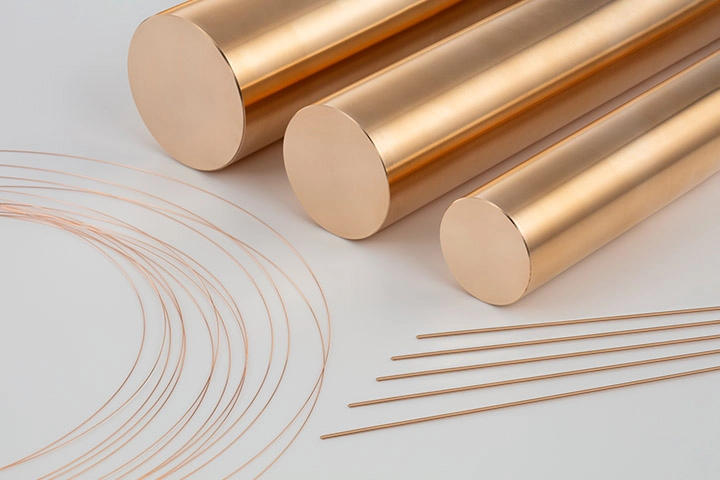

延伸材（板、带、棒、线）

延伸材主要以板材、带材、棒材、线材的形状进行供应，由于铍铜兼具高强度、高导电性、耐疲劳性、高导热性、加工性、耐腐蚀性，所以作为弹性材料被广泛的使用。

特征

铍铜产品是一种兼具强度、导电性、成型性、疲劳特性、耐腐蚀性、无磁性、耐热性的铜合金。被广泛应用于连接器、开关、继电器等产品。产品涵盖多种用途的合金，材料性能多样，可提供板材、带材、棒材、线材。可根据用途进行选择，各类合金品种及硬度的产品齐全，可生产最薄板材厚度仅为0.045mm的产品。

铍铜的特点

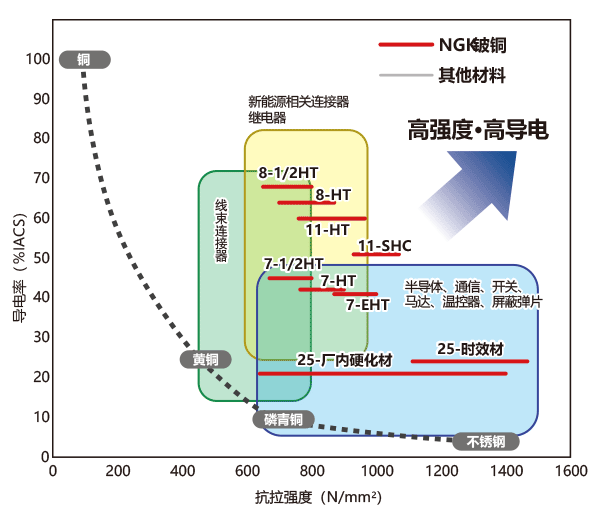

抗拉强度和导电率的关系

抗拉强度和导电率的关系
备注：表中的内容不是保证值，而是用于设计的参考数据。

铍铜产品的特性

化学成分

合金名(NGK) 化学成分 [wt%]
25合金 Be
Ni+Co
Ni+Co+Fe
Cu+Be+Ni+Co+Fe		 1.80-2.00
0.20min.
0.6max.
99.5min.
8合金
11合金		 Be
Ni
Cu+Be+Ni		 0.20-0.60
1.40-2.20
99.5min.
7合金 Be
Ni+Co
Al
Cu+Be+Ni+Co+Al		 0.20-0.40
1.80-2.50
0.6max.
99.0min.
  • ※铍铜合金的化学成分是根据NGK指定的方法，应用发光光谱分析法进行测试。　且，Cu的含量为减去主要成分以及微量元素的差值。

物理特性

项目 25合金 8·11合金 7合金
开始融化温度 [℃] 865 1004 1050
开始凝固温度 [℃] 980 1070 1081
密度 [g/cm3]
at 20℃		 8.36 8.82 8.71
比热 [J/(kg・K)]
at 20℃		 419 419 419
热膨胀系数 [/℃]
at 20〜300℃		 17.8×10-6 17.6×10-6 17.6×10-6
纵向弹性系数 [kN/mm2] 127 132 127
横向弹性系数 [kN/mm2] 49 52 49
泊松比 0.3 0.3 0.3
透磁率 [μ(μ=1+4πk)] 1.000042 1.000031 1.000027

导电率和导热率（at 20℃）

  25合金 8合金 11合金 7合金
时效材 厂内硬化材 8-1/2HT 8-HT 11-HT 11-SHC 7-1/2HT 7-HT 7-EHT
导热率 [W/(m・K)] 99 85 298 280 262 221 194 180 176
导电率 [%IACS] 24 21 68 64 60 51 45 42 41
注) 物理特性、导电率、导热率是NGK测定的代表值，并非保证值。

铍铜产品的形状

板・带的标准品形状与尺寸范围

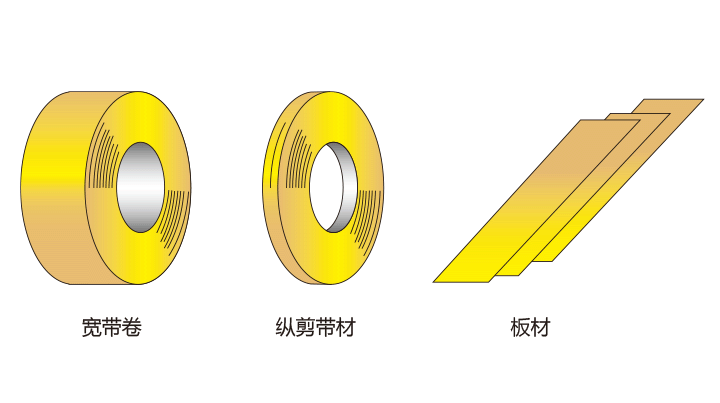

宽带卷　纵剪带材　板材
铍铜产品
带 厚度 0.05 - 2.0mm
宽度 最大200mm
板材 厚度 0.05 - 1.0mm
最长 1200mm
  • ※如需特殊规格可与我方联系商谈。
  • ※7号合金的厚度为标准厚度。
  • ※尺寸范围根据合金种类规格而不同。

棒材的标准品形状与尺寸范围

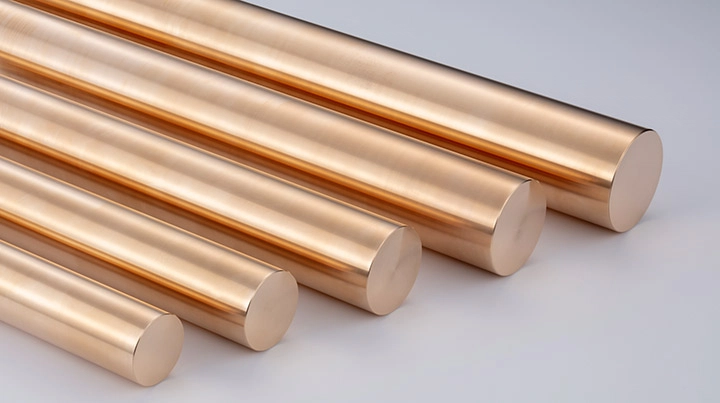

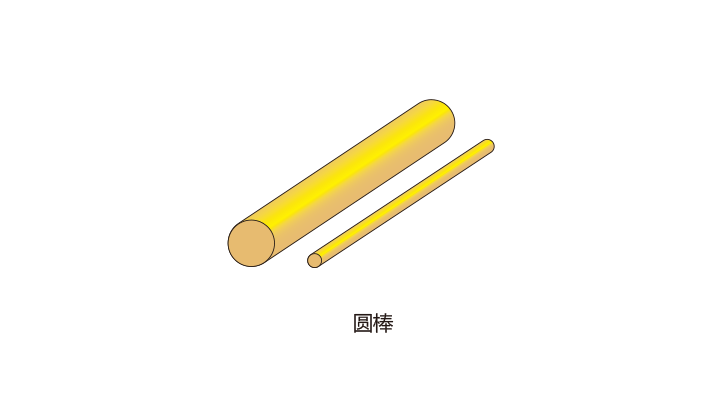

圆棒
圆棒
径 Φ1 - Φ120mm

线材的标准品形状与尺寸范围

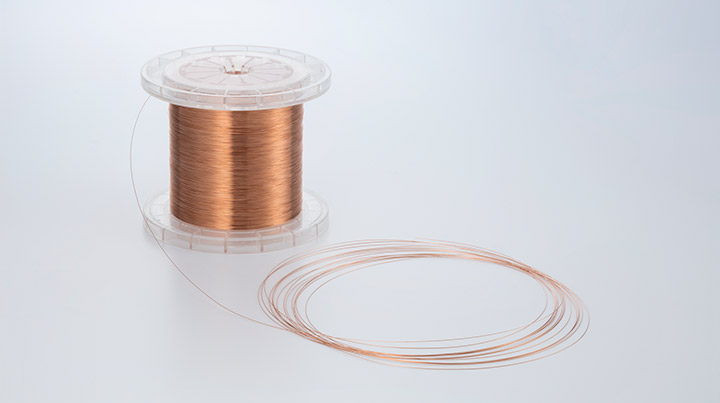

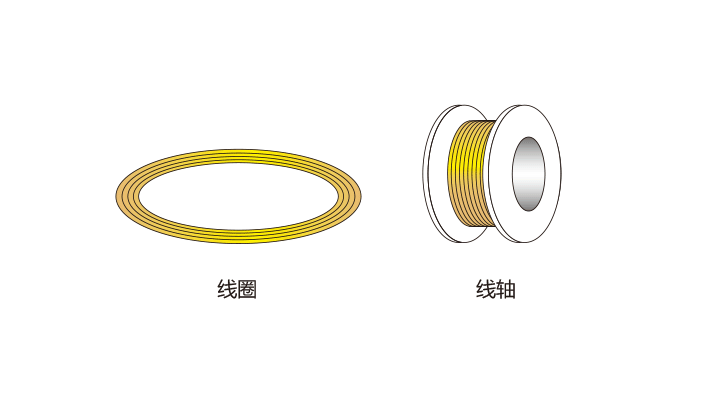

线圈　线轴
线圈　线轴
线圈 Φ0.2 - Φ1.0mm
线轴 Φ0.05 - Φ0.15mm

新产品

开发出能抑制热处理时的形变偏差、更高疲劳特性的时效材

  • 抑制热处理时的形变偏差，且提升了疲劳特性。
  • 与原有产品相比形变偏差减半，疲劳寿命提升至原来的两倍。
  • 生产出高尺寸精度的连接器，为实现连接器的小型化及高信赖性做出了贡献。

技术资料

铍铜产品的概要

推荐产品

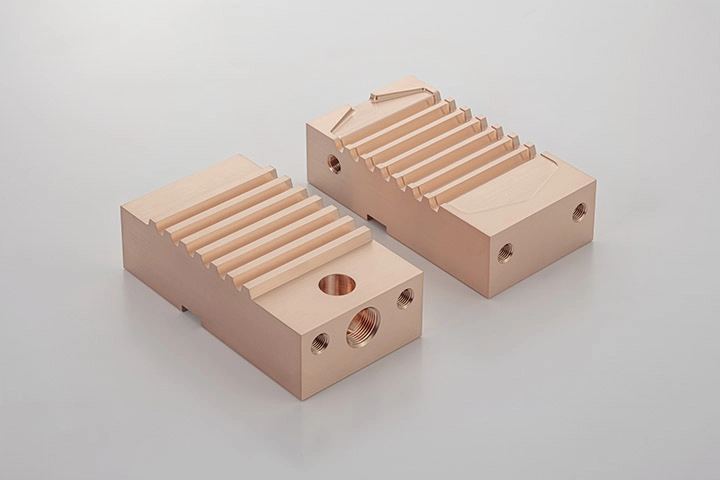

激冷排气口

是在制造铝和镁制品时，通过高压排气法的方法，在铝气等的排放过程中产生冷却作用的模具。

询问打开新窗口

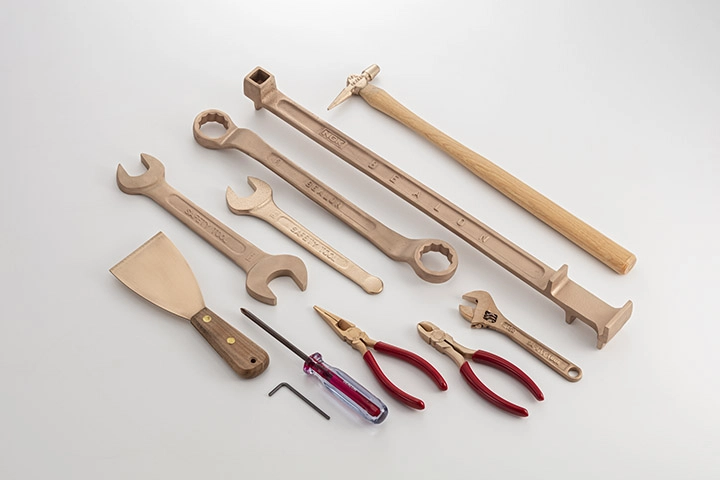

铍铜 安全工具

作为防爆工具在各种作业场和都有广泛应用，具有不着火，无磁性，耐腐蚀，高强度等特点。

询问打开新窗口
其他的铍铜关联制品

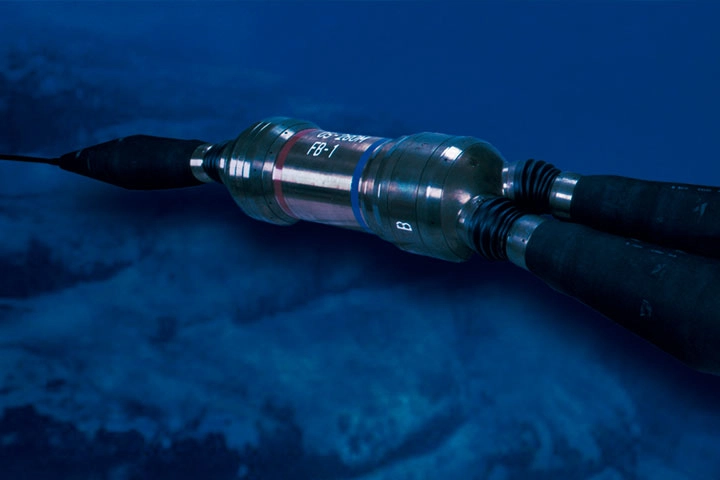

在海底光缆的中转器的外壳和铍铝合金等方面也有产品应用。
